СИСТЕМА ПРОИЗВОЛЬНО РАСПОЛОЖЕННЫХ СИЛ

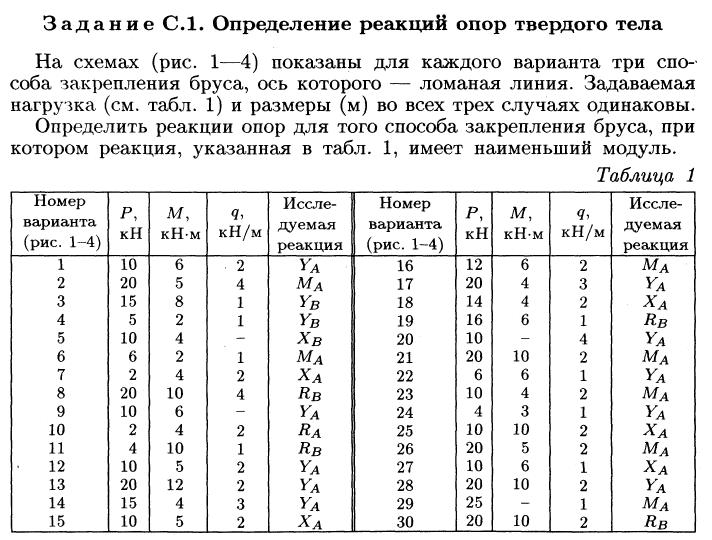

Задание С.1. Определение реакций опор твердого тела На схемах (рис. 1—4) показаны для каждого варианта три способа закрепления бруса, ось которого — ломаная линия. Задаваемая нагрузка (см. табл. 1) и размеры (м) во всех трех случаях одинаковы. Определить реакции опор для того способа закрепления бруса, при котором реакция, указанная в табл. 1, имеет наименьший модуль.

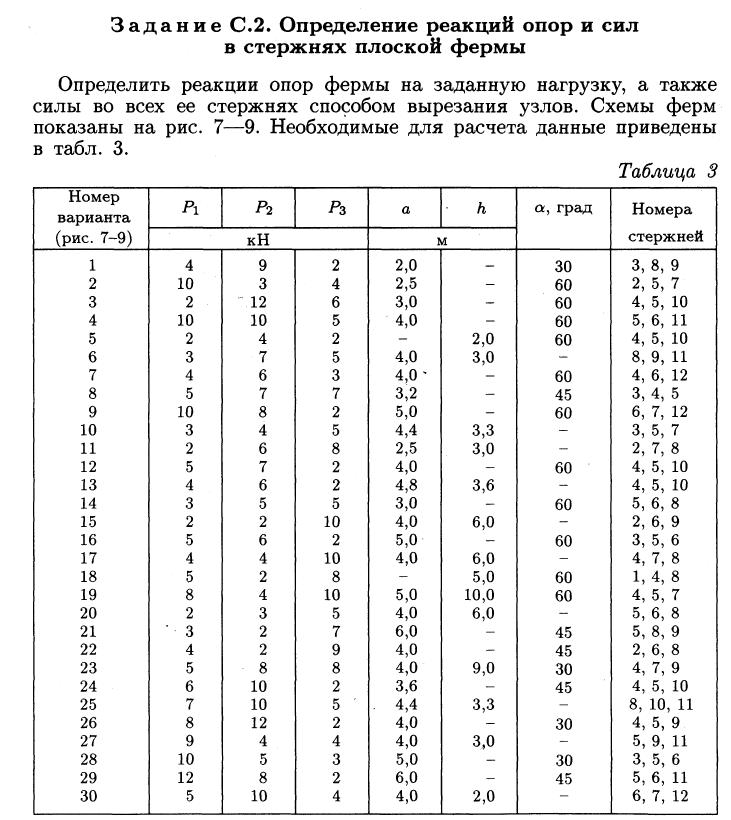

Задание С.2. Определение реакций опор и сил в стержнях плоской фермы
Определить реакции опор фермы на заданную нагрузку, а также силы во всех ее стержнях способом вырезания узлов. Схемы ферм показаны на рис. 7—9. Необходимые для расчета данные приведены в табл. 3.
Задание С.З. Определение реакций опор составной конструкции
(система двух тел)

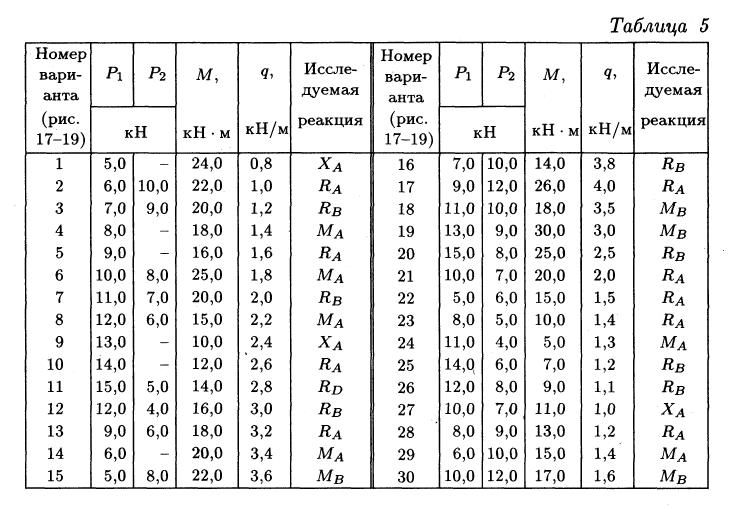

Конструкция состоит из двух частей. Установить, при каком способе соединения частей конструкции модуль реакции, указанной в табл. 5, наименьший, и для этого варианта соединения определить реакции опор, а также соединения С. На рис. 17—19 показан первый способ соединения — с помощью шарнира С. Второй способ соединения — с помощью скользящей заделки, схемы которой показаны в табл. 6.
Задание С.4. Определение реакций опор составной конструкции
(система трех тел)

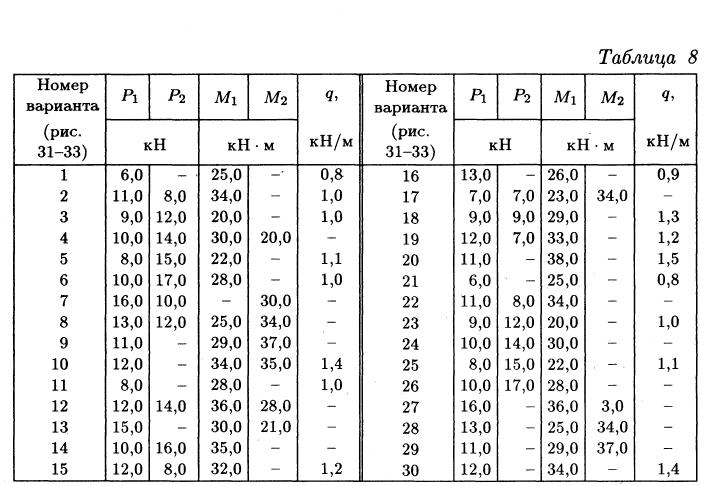

Найти реакции опор конструкции, состоящей из трех тел, соединенных либо в одной точке (варианты 1-20), либо в двух точках (варианты 21—30). Схемы конструкций представлены на рис. 25—27 (размеры — в м), нагрузка указана в табл. 8. В вариантах 1—15, 21— 30 составные части соединены с помощью шарниров, а в вариантах 16—20 — с помощью гладкой втулки малой длины.
Задание С.5. Равновесие сил с учетом сцепления (трения покоя)

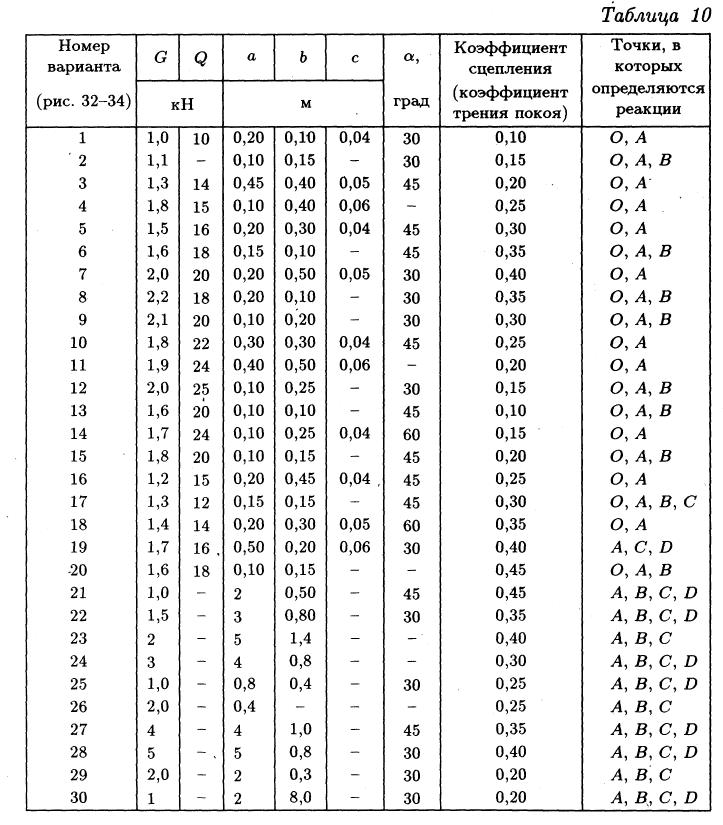

Определить минимальное (в вариантах 1—20, 25, 26, 29, 30) или максимальное (в вариантах 21—24, 27, 28) значение силы Р и реакции опор системы, находящиеся в покое. Схемы вариантов представлены на рис. 32—34, а необходимые для расчета данные — в табл. 10. В вариантах 1—20 сцепление (трение покоя) учесть только между колодкой и барабаном. В вариантах 21—30 учесть сцепление в двух опорных точках тела весом G.
Задание С.6. Приведение системы сил к простейшему виду
Определить главный вектор R* и главный момент Мо заданной системы сил относительно центра О и установить, к какому простейшему виду приводится эта система. Размеры параллелепипеда (рис. 41), а также модули и направления сил указаны в табл. 11.
Задание С.7. Определение реакций опор твердого тела
Найти реакции опор конструкции. Схемы конструкций показаны на рис. 44—46. Необходимые для расчета данные приведены в табл. 14.
Задание С.8. Определение положения центра тяжести тела
Найти координаты центра тяжести плоской фермы, составленной из тонких однородных стержней одинакового погонного веса (варианты 1—6), плоской фигуры (варианты 7—18 и 24—30) или объема (варианты 19—23), показанных на рис. 49—51. В вариантах 1—6 размеры указаны в метрах, а в вариантах 7—30 — в сантиметрах.
Задание С.9. Определение реакций опор составных конструкций с внутренними односторонними связями
Найти реакции опор и силы во внутренних двусторонних и односторонних связях составной конструкции. Схемы конструкций представлены на рис. 54—56 (размеры — в м), нагрузка указана в табл. 18. Учесть, что при заданной схеме нагружения конструкции реакция возникает только в одной из односторонних связей Е или F. Зазоры отсутствуют. При снятии внешних сил реакции внешних и внутренних связей обращаются в ноль.
